Νέα γραμμή παραγωγής σωλήνων με σύστημα ελέγχου PLC για την παραγωγή γαλβανισμένων σωλήνων
Περιγραφή του προϊόντος:
Σχετικά με τα Σιδηροτροφεία
Τα εργοστάσια παραγωγής σωλήνων είναι βασικός βιομηχανικός εξοπλισμός που χρησιμοποιείται για την παραγωγή σωληνοειδών προϊόντων, κυρίως σωλήνων και σωλήνων.καθώς διευκολύνουν το σχηματισμό μεταλλικών ταινιών σε κυλινδρικά σχήματα και τη συγκόλληση των άκρων για τη δημιουργία άψογων ή συγκολλημένων σωλήνων.
Η διαδικασία δημιουργίας σωλήνων ξεκινά με μια επίπεδη λωρίδα ή κύλινδρο από μέταλλο. Το μέταλλο αυτό τροφοδοτείται στη συνέχεια στο εργοστάσιο σωλήνων, όπου σχηματίζεται και συγκολλείται σύμφωνα με τις επιθυμητές προδιαγραφές.Τα εργοστάσια σωλήνων δεν παρέχουν μόνο τα απαραίτητα μηχανήματα για τη διαμόρφωση και τη συγκόλληση, αλλά διαδραματίζουν επίσης κρίσιμο ρόλο στο μέγεθος των σωλήνων, διασφαλίζοντας ότι πληρούν τις απαιτούμενες διαστάσεις
Σχέδιο προφίλ για το σχεδιασμό
Χαρακτηριστικά:
Αποσύρτης:
Το πρώτο βήμα στη διαδικασία κατασκευής σωλήνων είναι ο ξετυλίκτης.Το υλικό είναι συνήθως σε μορφή επίπεδης ταινίας ή κυλίνδρου.
Συσσωρευτής λωρίδας:
Ορισμένα εργοστάσια παραγωγής σωλήνων χρησιμοποιούν συσσωρευτή ταινίας για να εξασφαλίσουν τη συνεχή παροχή υλικού στο τμήμα σχηματισμού.ακόμη και όταν υπάρχουν διακοπές στη διαδικασία τροφοδοσίας.
Τμήμα σχηματισμού:
Το τμήμα σχηματισμού του εργοστασίου σωλήνων περιλαμβάνει μια σειρά κυλίνδρων και εργαλείων που σχηματίζουν σταδιακά την επίπεδη λωρίδα στο επιθυμητό σωληνωτό προφίλ.Αυτό μπορεί να επιτευχθεί μέσω διαφόρων διαδικασιών, όπως το σχηματισμό κυλίνδρων ή η συνεχής κάμψηΟι σχηματισμένες άκρες της ταινίας συγκεντρώνονται για να δημιουργήσουν ένα σωληνωτό σχήμα.
Τμήμα συγκόλλησης:
Στην περιοχή της συγκόλλησης, οι άκρες του σωληναριώδους σχήματος συνδέονται μεταξύ τους μέσω μιας διαδικασίας συγκόλλησης.μπορεί να χρησιμοποιείται ανάλογα με παράγοντες όπως ο τύπος υλικού και το πάχος.
Τμήμα ψύξης:
Μετά την συγκόλληση, ο νεοσυσταθείσα σωλήνας περνά μέσα από ένα τμήμα ψύξης για να στερεώσει τη συγκόλληση και να μειώσει τη θερμοκρασία του σωλήνα.
Τμήμα μεγέθους:
Το τμήμα μεγέθους χρησιμοποιεί πρόσθετους κυλίνδρους ή πετσέτες για να επιτευχθούν οι τελικές διαστάσεις και ο στρογγυλισμός του σωλήνα.
Κόψιμο και τελειοποίηση:
Μετά το μέγεθος, ο σωλήνας κόβεται στο επιθυμητό μήκος χρησιμοποιώντας πριόνι κοπής ή άλλο μηχανισμό κοπής.μπορεί να εκτελείται για την κάλυψη ειδικών απαιτήσεων του πελάτη.
Δοκιμές και επιθεώρηση:
Ο έλεγχος της ποιότητας αποτελεί κρίσιμη πτυχή της διαδικασίας κατασκευής των σωλήνων.μπορεί να χρησιμοποιείται για τη διασφάλιση της ακεραιότητας και της ποιότητας των σωλήνων.
Εργασιακή ροή
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
Παράμετροι προϊόντος
| Ακατέργαστος μάτεριάλ |
Στρογγυλοειδής χάλυβα από άνθρακα, στρογγυλοειδής χάλυβα από υαλοπίνακα, άλλο στρογγυλοειδής χάλυβα από ζεστό ή κρύο έλασμα. |
| |
Διάμετρος της ταινίας χάλυβα |
50 - 240 mm |
| |
Δάχος του χαλύβδινου στρώματος |
1 ̊3,0 mm |
| Μέγεθος σωλήνα |
Στρογγυλή σωλήνα εξωτερικής διαμέτρου |
Φ19 - Φ76 mm |
| |
Στρογγυλό πάχος σωλήνα |
1 ️ 3,0 mm |
| |
Μέγεθος ορθογώνιου σωλήνα |
32x32 χιλιοστά
38x38 χιλιοστά
44x44 χιλιοστά
52x52mm 63,5x63,5mm
|
| |
Μονάδα διακόσμησης |
1.5 - 2.7 mm |
| Μέθοδος συγκόλλησης ισχύς συγκόλλησης με επαγωγή |
Υψηλής συχνότητας συγκόλληση με επαγωγή, 200Kw |
| Ταχύτητα παραγωγής |
20- 100m/min (περιορισμένη ταχύτητα εξαρτάται από το μέγεθος και το πάχος του σωλήνα) |
| Δύναμη κινητήρα |
Τεχνολογία που χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειας |
| |
Φάση: Τρίτη φάση |
| |
Συχνότητα: 50HZ±1,0% |
| Δύναμη ελέγχου |
Τεχνολογία που χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειας |
| |
Φάση: Μία φάση |
| |
Συχνότητα: 50HZ±1,0% |
| Συνολική ισχύς |
200KW+5,5KW+18,5KW+15KW+3KW=242KW |

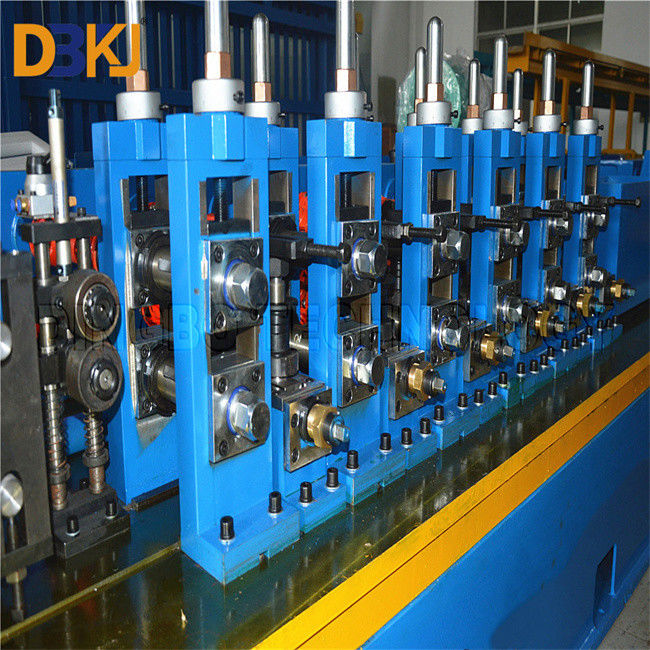

Φωτογραφίες
Εφαρμογή
Τα προϊόντα του εργοστασίου σωλήνων χρησιμοποιούνται ευρέως σε έργα παροχής νερού, πετροχημικής βιομηχανίας, χημικής βιομηχανίας, βιομηχανίας ηλεκτρικής ενέργειας, γεωργικής άρδευσης και αστικής κατασκευής.Για μεταφορά υγρών, μπορεί να χρησιμοποιηθεί για παροχή νερού και αποχέτευση· για τη μεταφορά αερίου μπορεί να είναι αέριο, ατμός, υγροποιημένο πετρελαϊκό αέριο· για δομικούς σκοπούς: σωλήνες συσσώρευσης, γέφυρες, σωλήνες για αποβάθρες, δρόμους,δομές κτιρίων, κλπ.
Γενικές ερωτήσεις
1. Ε: Ποια είναι η περίοδος εγγύησης; (24 ώρες online)
12 μηνών περίοδος εγγύησης, αρχής γενομένης από την ημερομηνία επιτυχούς εγκατάστασης και θέσης σε λειτουργία του εξοπλισμού στον χώρο εγκατάστασης του αγοραστή.Κατά τη διάρκεια της οποίας όλα τα μέρη που έχουν υποστεί ζημιές λόγω του προβλήματος ποιότητας θα αντικατασταθούν δωρεάν..
2Ερώτηση: Έχετε εγκατάσταση και εγκατάσταση υπηρεσίας;
Α:Αν οι αγοραστές έρχονται στο εργοστάσιό μας για επιθεώρηση, παρέχεται η εκπαίδευση για την εγκατάσταση και λειτουργία πρόσωπο με πρόσωπο.
Β:Αν ο αγοραστής χρειάζεται, θα στείλουμε τεχνικό στον αγοραστή για να κάνει εγκατάσταση και έναρξη λειτουργίας και κατάρτιση.
Γ: κόστος εγκατάστασης και θέσης σε λειτουργία:Ένας μηχανικός θα επισκεφθεί το εργαστήριο του αγοραστή για την εγκατάσταση, την ανάθεση και την εκπαίδευση.κλπ..
(Συνήθως, χρειάζεται περίπου μια εβδομάδα για να εγκατασταθεί)
3Ερώτηση:Ποιο είναι το δικό σου;Μετά την πώλησηΥπηρεσία;
Παρέχουμε 24ωρη υπηρεσία για τους πελάτες μας.
Και είμαστε στην ευχάριστη θέση να δώσουμε συμβουλές και επίσης να διαθέσουμε εξειδικευμένους τεχνικούς για τη συντήρηση του μηχανήματος στο εξωτερικό για τους πελάτες' εργοστάσιο εάν είναι απαραίτητο.
4Ερώτηση: Ποιο είναι το χρόνο παράδοσης;
Συνήθως μπορούμε να τελειώσουμε την παραγωγή και τις δοκιμές εντός 45-70 ημερών μετά την παραλαβή της κατάθεσης.
5Ερώτηση: Είστε εμπορική εταιρεία ή εργοστάσιο;
Είμαστε κατασκευαστής, και εξάγουμε το μηχάνημά μας μόνοι μας.
6Ερώτηση: Παρέχετε εξατομικευμέναΜηχανή;
Οι μηχανικοί μας μπορούν να προσφέρουν την καλύτερη επαγγελματική λύση στους πελάτες μας σε όλο τον κόσμο.
7. Ε: Πώς μπορώ να επισκεφτώ το εργοστάσιό σας;
Βρισκόμαστε στην πόλη Τζιάνγκιν, ανήκει στην επαρχία Τζιάνγκσου, κοντά στη Σαγκάη.
Φτάνουμε στο αεροδρόμιο της Σαγκάης, μπορούμε να σας πάρουμε.
Αεροδρόμιο Πουντόνγκ, περίπου 3 ώρες.
Είναι 110 χιλιόμετρα από το αεροδρόμιο Hongqiao, περίπου 2 ώρες. Είναι 125 χιλιόμετρα από το κέντρο της Σαγκάης περίπου δυόμιση ώρες.
Είναι πολύ βολικό. Παρακαλώ ενημερώστε με αν έχετε κλείσει τα εισιτήρια.
Για να προετοιμαστώ και να σου κλείσω ένα ξενοδοχείο, θα κανονίσουμε να σε πάρει ένα αυτοκίνητο.
Με τρένο υψηλής ταχύτητας από τη Σαγκάη στο Ανατολικό Wuxi (σταθμός Wuxi Dong), μισή ώρα.
8. Ε: Πώς γίνεται η παραγγελία;
Ερώτηση --- επιβεβαίωση των σχεδίων προφίλ και των τεχνικών προδιαγραφών και της τιμής --- επιβεβαίωση του PI--- διευθέτηση της κατάθεσης ή της L/C--- έναρξη της παραγωγής-- επιθεώρηση--- αποστολή
9Ε: Ποιο πιστοποιητικό έχετε;
Έχουμε πιστοποιητικό CE και ISO.
10. Ε:Ποιοι είναι οι όροι πληρωμής σας;
Πρώτη πληρωμή: 40% T/T, δεύτερη πληρωμή: 60% T/T, μετά την επιτυχή επιθεώρηση στο εργαστήριο του πωλητή και πριν από την παράδοση.
11.Ε:Τι μπορείς να κάνεις αν χαλάσει το μηχάνημα;
Έχουμε περίοδο εγγύησης 12 μηνών, αν τα σπασμένα εξαρτήματα δεν μπορούν να επισκευαστούν, θα στείλουμε νέα εξαρτήματα για να αντικαταστήσουμε τα σπασμένα δωρεάν. Αλλά αν η περίοδος εγγύησης έχει λήξει, θα πρέπει να πληρώσετε τα έξοδα έκφρασης.Μπορούμε να λύσουμε προβλήματα μέσω διαπραγματεύσεων και να παρέχουμε τεχνική υποστήριξη για όλη τη διάρκεια ζωής του εξοπλισμού..
